Как установить теплый пол под плитку Как правильно установить теплый пол под плитку

О чем статья

Как уложить теплый пол под плитку: правильный монтаж .

У многих людей керамическая плитка под ногами ассоциируется с прохладой. И это не всегда приятно.

Например, в ванной ступать на холодную плитку не комфортно.

Хорошее решение – положить теплый водяной пол под плитку.

Основной его плюс – уменьшение затрат на отопление и при этом — равномерный обогрев помещения.

Конструкция такого пола подразумевает монтаж труб в бетонную стяжку. Помещение будет обогреваться снизу, тепло распределяться равномерно, ноги не будут мерзнуть.

В ванной, санузле, на кухне, в коридоре в качестве напольного покрытия часто используют керамическую плитку. Она — прекрасный проводник тепла, долговечна, устойчива к перепадам температуры, истиранию, поэтому под нее есть смысл положить водяной теплый пол.

Минусами такой системы обогрева могут быть сложность монтажа и его невозможность в некоторых помещениях.

Теплый водяной пол идеально подойдет для обогрева частного дома. В квартирах такую систему обогрева можно устанавливать не всегда: сложно подключиться к центральному отоплению.

Жильцам «хрущевок» вряд ли ЖКО даст разрешение на монтаж системы.

Да и низкие потолки в таких квартирах! А на водяной пол сантиметров 10 уйдет. Лифты, опять — таки, не везде есть, поэтому подъем стройматериалов (например, цемента и песка для стяжки) — это тоже дополнительные расходы.

В новостройках устройство теплых полов возможно, если это было предусмотрено проектом. Такой обогрев можно обустроить в квартире, где уже есть система автономного отопления.

Коллекторный шкаф — где ему место

Приступая к монтажу водяного пола нужно выбрать место для коллектора и установить под него специальную «коробку» — коллекторный ящик.

Коллектор (разветвитель) — это патрубок, от которого идет ряд отводов.

Он нужен для того, чтобы несколько контуров теплого пола подключить к подаче теплой воды и забору обратной, уже охлажденной.

Так же он служит для регулировки и настройки всей системы.

В коллекторе обязательны сливной отвод и воздухоотводной клапан. Размеры коллекторного ящика зависят от габаритов элементов коллекторной группы.

Коллекторный шкаф должен быть размещен так, чтобы трубы были одинаково удалены от всех контуров.

Иногда он может быть приближен к самым большим контурам. Скрыть шкаф можно, монтируя его в стену, если эта стена — не «несущая». Вся система подключается к котлу.

При выборе нагревательного котла главный критерий — его мощность.

В котле может быть уже встроенный насос. Чаще всего его одного хватает для отопления помещения 120-150 м². При большей площади нужны дополнительные насосы. На котле (входе и выходе) располагают запорные клапаны. Они дают возможность отключить котел, если нужно будет его ремонтировать, не сливая воду.

Готовим поверхность!

Место под укладку водяного пола нужно зачистить, убрать мусор, выровнять, возможно даже придется демонтировать полностью старую стяжку.

Главная цель — выровнять пол, перепады более 10 мм недопустимы!

Все внимание – теплоизоляции!

В начале монтажа под трубы прокладывается теплоизоляция, благодаря этому все тепло пойдет вверх.

Для теплоизоляции часто выбирают плиты полистирола.

Толщина слоя определяется по необходимости: чем больше теплопотери, тем толще нужно брать плиту. Кроме полистирола можно взять и другой утеплитель.

Его выбор зависит от нескольких факторов: где расположено помещение, какой тип пола, какая основная система отопления.

Если помещение достаточно хорошо обогревается центральной системой отопления, а теплые полы под плитку укладывают в качестве дополнительного обогрева, то можно взять вспененный полиэтилен с фольгированным покрытием (пенофол).

Если под полами – неотапливаемый подвал или вообще грунт, то утеплитель может быть выбран посерьезней: керамзит и пенополистирол (листы толщиной в 50-100 мм).

Сейчас уже выпускаются утеплители для теплых полов с уже проложенными на них специальными ячейками для укладки труб, такой материал удобен в использовании.

Ее применение обязательно. Она компенсирует тепловое расширение, происходящее в бетонной стяжке.

  • Поверх расстилают для гидроизоляции полиэтиленовую пленку.
  • Затем укладывается арматурная сетка. Пруты арматурной сетки могут быть толщиной 4 — 5 мм, ее ячейки 10 на 10 или 15 на 15 см.

С помощью пластиковых хомутиков трубы крепят к арматурной сетке. Компенсационные швы дополнительно защищают гофрированной трубой. Для более прочного крепления иногда поверх труб располагают еще один слой арматурной сетки.

Какие трубы предпочтительней

Трубы для такой системы чаще выбирают полипропиленовые или полиэтиленовые. Полипропиленовые при нагреве существенно расширяются, поэтому их лучше брать с армированием стекловолокном.

Полиэтиленовые трубы расширяются меньше, поэтому их и выбирают чаще. Подойдут диаметром 16-20 мм.

Главное, чтобы труба выдерживала нагрев до 95 градусов и давление в 10 Бар.

Другие параметры (кислородная защита, дополнительные слои) необязательны. В небольших помещениях подойдут металлопластиковые трубы. При их выборе, отдайте предпочтение бесшовным или таким, где нету шва «внахлест». Их можно сгибать много раз, не боясь заломов.

Способы укладки

Самые распространенные способы укладки:

Змейка

Трубы укладывают от внешних стен помещения, так как они более холодные.

Если трубы уложить «змейкой», то полы от внешних стен будут теплее, а к внутренним нагрев будет уменьшаться.

Чтобы использовать этот способ укладки нужна определенная сноровка, знания и умения.

Часто не получается согнуть трубу для небольшого шага (особенно если труба не самая тонкая в диаметре) и приходится делать шаг больше, чем может бы хотелось или необходимо. Сделать кольца на концах петли тоже очень сложно.

Двойная змейка

Способ похож на предыдущий, но более сложный.

Этим способом можно добиться, чтобы разница температур на поверхности стала меньше, но монтаж такой же трудоемкий.

Змейкой не удобно укладывать трубы в санузле, где нужно обходить унитаз, биде и т. д.

Спираль

Трубы начинают вести по периметру помещения, направляясь к центру.

Вести нужно, оставляя широкий промежуток между трубами, а затем по нему от центра трубу возвращают к наружному периметру комнаты.

Этот способ среди многих специалистов считается самым надежным и легким в монтаже.

А пользователям он дает ровное распределение тепла и, следовательно, комфорт.

Если нужно усилить утепление каких — то зон, можно трубы укладывать спиралью, в нужной зоне уменьшить шаг, а дальше — обычным расчетным шагом.

Способ укладки может зависит и от «геометрии» помещения: в вытянутой, узкой комнате лучше применить «змейку», а в маленькой квадратной подойдет — «спираль».

Способы можно совмещать.

Верный шаг

От шага укладки (расстояния между трубами) зависит тепловая нагрузка, которую сможет обеспечить система и насколько равномерно теплой будет поверхность.

Шаг выбирают разный: самый маленький — 50 мм, самый большой допускается — 600 мм. Часто применяют шаг в 150, 200 и 300 мм. От стен нужно отступать на 8-10 см. Может быть укладка с переменным и постоянным шагами.

  • Когда отопительная нагрузка меньше 50 Вт/м², можно применить укладку с постоянным шагом 300 мм.
  • Когда отопительная нагрузка высокая (более 80 Вт/м²), тогда и шаг укладки может быть 150 мм.

Часто применяется переменный шаг, когда по краям помещения (вдоль наружных стен, где холоднее всего) шаг укладки меньше, а внутри помещений — больше.

При укладке водяного теплого пола под плитку, часто рекомендуют трубы распределять не реже 15 см. Иначе участки между ними могут не достаточно прогреваться и может проявится «тепловая зебра». Чередование полос будет четко чувствоваться под ногами.

Подготовка к завершению монтажа

Закрепить трубы к армирующей сетке можно пластиковыми стяжками.

Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.

Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.

С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.

Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.

Опрессовка системы

Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.

В систему заливается вода и в течение 24 часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.

Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.

Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.

Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.

Видеоинструкция

Видео описание монтажа водяного теплого пола под плитку, с рекомендациями по подбору оборудования и выполнению работ.

Важные акценты!

При укладке теплого водяного пола очень важно правильно рассчитать и распределить трубы. Много нюансов, их все учесть для дилетанта будет очень сложно. Лучше расчет доверить специалистам. Ведь в случае ошибки вся работа системы сведется на нет или будут неприятные последствия.

Перед тем, как рассчитывать количество необходимых материалов, желательно представить, как в данном помещении будет расположена мебель. Это может сэкономить деньги, ведь под мебелью на низких ножках нет смыла прокладывать трубы. Например, встроенная мебель на кухне или место под ванной.

Обогрев помещений, на полу которых — керамическая плитка, системой водяного теплого пола – замечательное решение, которое при соблюдении всех правил укладки и правильных расчетах будет служить долго и не раз оправдает все затраты плитка из мраморной крошки

Содержание

Какой стороной вниз укладывать инфракрасную пленку

Инфракрасная пленка укладывается на базовую поверхность медными шинами вниз. Например на пленочном теплом поле марки RexVa, медные шины явно просматриваются с одной стороны и не видны с другой. У других марок теплого пола, имеющих прозрачную ламинацию, можно провести пальцем поперёк медной шины. Если вы чувствуете выступ медной шины, то это низ, если выступа не чувствуется, тогда верх.

В любом случае, если установить инфракрасную пленку наоборот, ничего страшного не случится, работать и греть она будет также. Такая рекомендация по укладке исходит из того, что верхний слой у некоторых видов инфракрасной пленки делают из более износостойкой ламинации, RexVa, например. А так же, слега выступающая ламинация над медной шиной может быстрее истираться, но если вы делаете теплый пол в квартире, а не в офисе с большой проходимость, то подвергнуть инфракрасную пленку сильному износу у вас не получится.

Какое расстояние должно быть между полосами инфракрасной пленки

Во многих руководствах рекомендуют оставлять расстояние между отрезками инфракрасной пленки от одного до нескольких сантиметров. На самом деле это увеличивает мостик холода достаточно сильно, чтобы его можно было ощущать ногами. Учитывая то, что по краям пленки имеются полосы шириной 1-2 см., которые не греют, получаем достаточно приличную не прогреваемую площадь. Линолеум, ламинат или ковролин не передают тепло от места нагрева в стороны, в отличии от стяжки или плитки.

Лучше всего сделать расстояние между полосами инфракрасной пленки минимальным и закрепить пленку на подложке, что бы исключить смещение полос и их пересечение.

Какую подложку можно использовать под инфракрасный теплый пол

Классическая рекомендация - использовать отражающую теплоизоляцию на основе вспененного полиэтилена с лавсановым отражающим слоем. Лавсан - это полимерная пленка, она не проводит электричество, а в случае укладки в стяжку не разъедается щелочной средой раствора или бетона.

На практике можно использовать и обычную подложку под ламинат, без отражающего слоя, или пробку и любую другую подложку, если она уже куплена. Да, отражающий слой предпочтителен, в любом случае, если не охота тратиться вновь, можно оставить что есть. Главное не укладывать пленку на голое основание, потери тепла и электричества, в таких случаях, возрастают.

 Какие существуют способы подключения инфракрасного теплого пола к питающим проводам

Для подключения инфракрасной пленки продаются специальные монтажные комплекты. Такие комплекты включают в себя два специальных зажима, их ещё называют "крабиками" или "крокодилами", правильное название - клипса и 6 отрезков битумной изоляции размером 5х5 см.



Так же, может использоваться комплект с той же битумной изоляцией (она иногда может выглядеть по разному) и с подключением на основе люверсов. Это два кольцевых наконечника и два комплекта люверсов папа-мама.

При использовании комплекта с люверсами, соединение получается немного меньше по толщине. А вот обжимать такой комплект лучше специальным инструментом. Хотя, если вы можете гнуть пятаки пальцами, то обожмёте и обычными плоскогубцами. Клипсы из первого комплекта, легче обжимаются плоскогубцами, чем люверсы.

Нужно учитывать, что при подключении вышеуказанными комплектами, необходимо устанавливать клипсы или наконечники между ламинацией и медной шиной.

Кроме того, подключить силовые провода к теплому полу можно пайкой. В этом случае, слой ламинации срезается с медной шины, шина слега зачищается острым ножом. Пайку производят с применением канифоли, кислоту применять нельзя, иначе, в последующем, будет окисление места пайки.

Как правильно установить термодатчик

С монтажом термодатчика постоянно происходят казусы. То его в стяжку замуруют, то гофротрубу проложат так, что заменить невозможно, ну не проходит датчик через все изгибы.

Правильный монтаж гофротрубы показан на фото.



Замечу, что гофротруба предназначена только для установки термодатчика. Силовые провода, как видно на фото монтируются в штробе. В любом случае, термодатчик устанавливается так, чтобы его можно было заменить с минимальными усилиями и без капитальной разборки финишного покрытия.

Какую площадь инфракрасного теплого пола можно подключить на один терморегулятор

Этот вопрос не сложный. Чтобы разобраться какую площадь инфракрасного теплого пола потянет один терморегулятор, надо знать мощность одного квадратного метра. Далее перемножаем площадь пленки на мощность и получаем ватты на всю имеющуюся площадь теплого пола. К примеру:

Имеем отрезок инфракрасного теплого пола метровой ширины, длина 5 метров, соответственно площадь 5 м2, мощность 220 Вт/м2

Считаем: 5м2*220Вт = 1100 Вт или 1,1 кВт.

Смотрим инструкцию к терморегулятору, к примеру он тянет 3,6 кВт или 3600 Вт соответственно. У нас более чем в 3 раза меньше - 1,1 кВт, проходим.

В случае с инфракрасным пленочным полом мощность которого 220 Вт/м2, есть более простой способ. У него 1 м2 по силе тока равен 1 амперу. Ампер, это сила тока, рассчитывается делением мощности на напряжение. В нашем случае, мощность 220 Вт делим на напряжение сети 220 вольт и получаем еденицу, т.е. 1 ампер.
На терморегуляторе кроме поддерживаемой им мощности (в ваттах) есть и допустимая сила тока которая измеряется в амперах (А). Как правило, большинство терморегуляторов рассчитаны на 16 ампер, можно уточнить в инструкции, бывают и на 2 А и на 4 А и на 30 А.

При расчетах есть одна тонкость, нельзя нагружать терморегулятор на полную мощность, надо оставлять запас. Из практики, не нагружайте 16-ти амперный терморегулятор более чем на 12-13 ампер.

Получается, что максимальная площадь инфракрасного теплого пола (при 220 Вт/м2), 12-13 м2 на один 16-ти амперный терморегулятор.

Как соединять между собой отрезки инфракрасной пленки

Соединение проводами отрезков или полос теплого пола производят при помощи монтажных комплектов, в частности клипс. Провода для соединения выбирают мягкие многожильные, например марки ПуГВ (ПВ3), сечением 1,5 или 2,5 мм2.

Сама схема подключения довольно проста и представляет собой параллельное подключение всех полос инфракрасной пленки.

Про установку термодатчика я говорил выше, скажу лишь, что сам датчик должен располагаться в любом месте области нагрева/

Можно ли включать инфракрасный теплый пол без терморегулятора

Да, можно. Подключение инфракрасного теплого пола без терморегулятора не повредит ему. Можно подключить инфракрасную пленку напрямую в сеть и проверить правильность монтажа. После подключения, в течении 1-2 минут пленка нагреется и можно будет убедиться в правильности монтажа.

Какая максимальная температура нагрева инфракрасного теплого пола

 Максимальная температура нагрева инфракрасной пленки зависит от того, как она установлена и внешних условий, в частности температуры в помещении, величины теплопотерь и т.п.

В наших экспериментах, разогрев инфракрасной пленки без применения терморегулятора, достигал 100 градусов. Условия - теплое помещение, отрезок пленки лежит на утеплителе с отражающим слоем, сверху накрыт чем нибудь плотным и плохо проводящим тепло. Нужно учесть, что такие условия, скорее исключение, чем практика. В реальной эксплуатации, температура инфракрасного теплого пола, всегда будет ограничена терморегулятором и внешней температуры.

Ниже можно посмотреть фото температуры инфракрасного теплого пола установленного в прохладном помещении.

Температура пола в помещении

Температура стены в помещении
Температура потолка в помещении
Температура пленочного пола между картоном на полу
Температура пленки на внутренней поверхности стола. Пленка установлена под столешницей без теплоизоляции с обеих сторон
Температура измерялась через 30 минут после включения. Терморегуляторы не установлены, пленочный пол подключен напрямую в сеть.

 Нужно ли ставить УЗО в систему

Вопрос установки УЗО лучше адресовать профессиональному электрику. По современным требованиям установка УЗО обязательна и лучше это сделать если есть возможность. В тоже время, монтаж и подбор УЗО зависит от типа электросети и вот тут грамотный электрик подскажет решение.

Можно ли устанавливать инфракрасную пленку на потолок, стены

 Да, можно. Более того, в ряде случаев, это единственный способ монтажа инфракрасной пленки. Конечно, теплый пол более комфортен для человека и в тоже время, потолочное или настенное отопление, так же неплохой вариант обогрева жилья напольная плитка в ванной комнате фото

Инфракрасный теплый пол под плитку: пленочный ИК пол .

Керамическая плитка – самый распространенный материал для финишной отделки пола, вне зависимости от того, бетонный он или деревянный. Кафель имеет массу преимуществ, среди которых практичность и долговечность. Главным недостатком покрытия является то, что оно холодное, ходить по такому полу некомфортно. Именно по этой причине устанавливают теплый пол под плитку. С его помощью будет прогреваться не только холодное покрытие, но и помещение, тем самым можно добиться снижения затрат на отопление.

Установить систему теплых полов и положить плитку можно как с помощью специалистов, так и своими руками. Главное, правильно выбрать тип подогрева, сопутствующие материалы и следовать советам профессионалов.

Выбор типа теплого пола и подготовка основания

С чего начинается монтаж теплого пола под плитку Первым делом стоит подобрать наиболее подходящую под кафель систему «теплый пол». Как известно, обогрев может быть водяной или электрический. Последний, в свою очередь, подразделяется на три вида:

  • Кабель;
  • Нагревательные маты;
  • Стержневой пол;
  • Инфракрасная пленка.
Типы электрических систем теплого пола

Укладка электрических матов наиболее предпочтительна, если планируется класть керамическую плитку. Самый простой вариант – купить комплект целиком, это избавит от необходимости бегать по магазинам в поисках необходимых элементов. В комплект, как правило, входят маты, терморегулятор, соединительные провода схема монтажа и инструкция. Не стоит выбирать дешевый электрический пол, поскольку в таких случаях качество зачастую оставляет желать лучшего.

Кроме самого комплекта понадобятся фольгированный пенофол для утепления, плитка, плиточный клей, затирка, пластиковые крестики, зубчатый шпатель, а также материалы и инструменты для заливки стяжки.

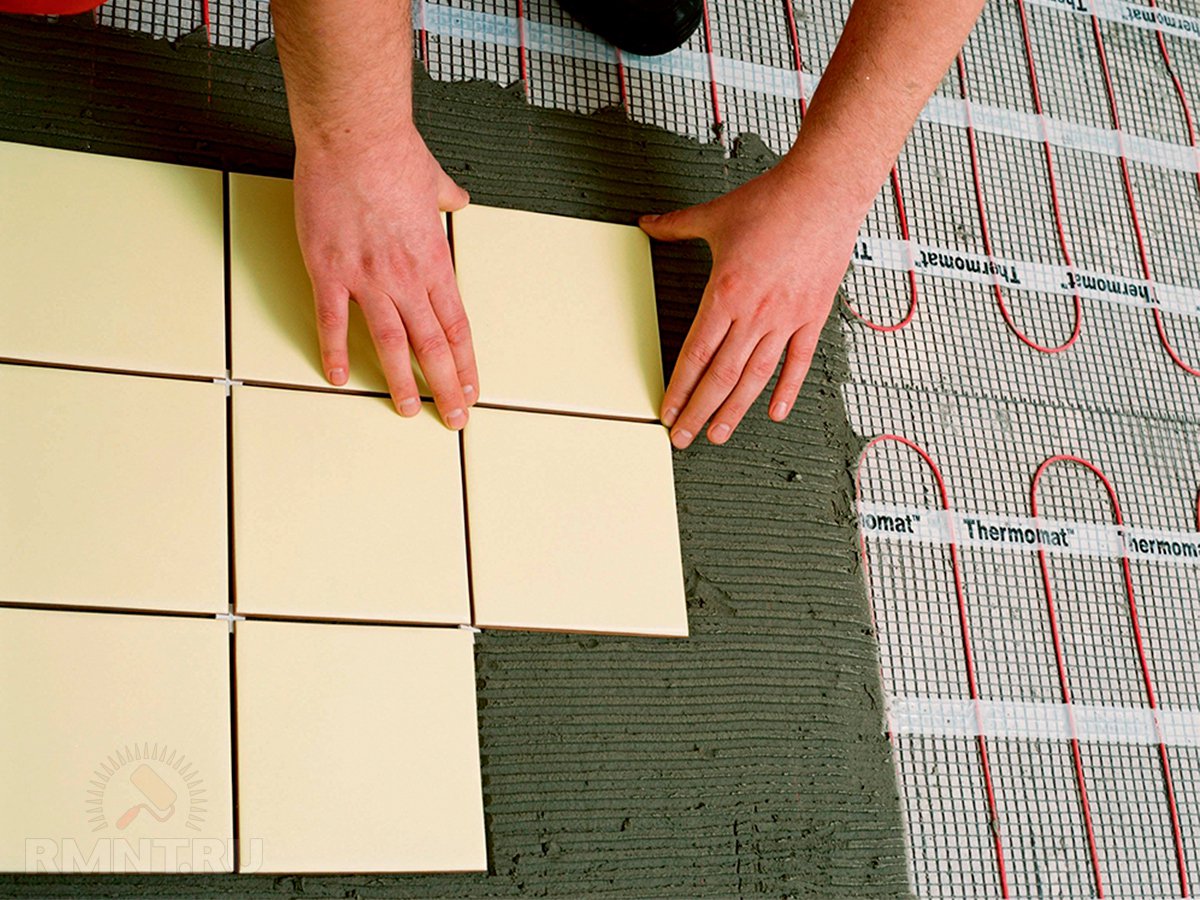

Последовательность монтажа нагревательных матов под плитку

Начальный этап работ по укладке системы «теплый пол» под плитку – подготовка основания. Очень важно, чтобы оно было ровным. Для этого удаляется прежнее покрытие, следует устранить все дефекты на основании или механическим способом, или с помощью быстросохнущих смесей. Можно использовать и цементно-песчаные растворы, однако они долго высыхают.

Стяжку рекомендуется делать даже в том случае, если пол деревянный. От того, насколько ровным будет основание, зависит корректная работа теплых полов. Если кабель или нагревательные маты будут перекрещиваться, загибаться или упираться в бугры, высока вероятность их поломки. Ремонт в таком случае будет делать крайне затруднительно или даже невозможно.

Подготовка к монтажу

После того как подготовлено основание пола, нужно определиться с местом, где лучше монтировать термостат. Подключать теплый пол под плитку рекомендуется отдельно, то есть стоит сделать для терморегулятора свой вывод из электрощита. Потом можно приступать к укладке теплоизоляционного материала и кабеля.

Как говорилось выше, в качестве теплоизоляции применяется фольгированный пенофол. Его необходимо стелить фольгой вверх, стыки между частями рулона проклеиваются монтажным скотчем. Для более качественной теплоизоляции пенофол стелется с заходом на стены. После этого по периметру помещения клеится демпферная лента. Она необходима для компенсации расширения стяжки при нагревании. Поверх теплоизоляционного слоя кладется армирующая сетка. Она служит для предотвращения прямого контакта с греющими элементами и упрощает установку теплых полов под плитку.

Основные комплектующие теплого электрического пола: кабель, теплоотражающая подложка, терморегулятор

Управление и контроль за подогревом пола осуществляется с помощью термостата и термодатчика. Терморегуляторы бывают как механическими, так и электронными. С помощью данного устройства можно установить желаемую температуру. Термодатчик монтируется в полу.

Укладка проводов осуществляется в штробу, которая делается от терморегулятора вертикально перекрытию. Затем датчик помещается в гофру и подводится к месту контроля за температурой. Таким местом является середина между двумя витками кабеля. Конец гофрированной трубки, которая будет находиться в толще стяжки, заливается герметиком или заклеивается изолентой – раствор не должен попасть внутрь.

Укладка датчика теплого пола осуществляется посередине между витками кабеля. Конец гофрированной трубки герметизируется

Перед тем как уложить кабель или нагревательные маты своими руками, тестером замеряется сопротивление. Разница с паспортными данными не должна превышать 10%. Если сопротивление в норме, можно установить теплый пол под плитку.

Установка теплого пола под плитку

Электрический пол может служить как дополнительным, так и основным источником тепла. Здесь есть несколько типов кабелей:

  • Одножильный;
  • Двужильный;
  • Сверхтонкий (нагревательные маты).

Одножильный или двужильный кабель укладывается только в цементно-песчаную стяжку.

В чем разница между видами кабеля Одножильный стоит дешевле, а при монтаже его нужно обязательно возвращать к термостату. Двужильный более дорогой и безопасный, подходит для применения в помещениях любой планировки. Кабель крепится на армирующую сетку с помощью хомутов. Класть его нужно в по схеме змейка, так, чтобы расстояние между витками было одинаковым.

Процесс закрепления кабеля на монтажной ленте

Нагревательные маты укладываются гораздо проще, поскольку сверхтонкий греющий кабель закреплен на полимерной сетке, и ее нужно всего лишь расстелить. При этом важно точно рассчитать, сколько потребуется материала.

Термоматы можно разрезать и поворачивать для удобства укладки, естественно, не повредив кабель!

Общее правило для расчета количества материала – учитывать только обогреваемую площадь, так как под тяжелую мебель и крупногабаритные предметы он не монтируется.

После того как теплый пол под плитку уложен, следует проверить, правильно ли он подсоединен. Для этого повторно замеряется сопротивление. Полученное значение должно совпадать с предыдущим измерением. Подробнее о том как это делать смотрите на видео:

Что касается инфракрасных теплых полов, то они делятся на биметаллические и углеродные. Под плитку подходит последний тип. Он бесшумный, устойчив к коррозии, а если случилась неполадка, то отключается только тот участок, который поврежден. Укладка пленочного пола имеет несколько нюансов:

  1. Необходимо использовать теплоотражающую подложку. Лучший вариант – техническая рулонная пробка, толщина которой составляет 2 мм;
  2. Перед монтажом кафеля своими руками следует уложить монтажную стекловолоконную сетку с размером ячейки не более 30 мм.
Пирог пленочного теплого пола под плитку

Как вычислить мощность 1 м2 пленки потребляет приблизительно 150 Вт. Эту цифру нужно умножить на площадь подогрева, и получится нужная мощность потребления.

Если длина уложенной пленки больше, чем надо, ее края обрезаются строго по линии отреза. Термодатчик размещают под пленкой в канавке и крепят на скотч к подложке. Лучше, если он будет расположен рядом с термостатом. Чтобы пленка не смещалась при укладке кафеля, ее фиксируют скотчем к подложке. Затем прокладываются провода и параллельно подключаются к сети. Специалисты советуют использовать кабели разных цветов: один кабель одного цвета подсоединяется к одной клемме полосы.

 Провода можно спрятать под плинтус или в штробу.

После этого провода соединяются с терморегулятором согласно инструкции. Если мощность системы превышает 2 кВт, для ее подключения требуется установить специальный автомат. Подробнее о всех этапах монтажа системы теплого пола на видео:

Заливка стяжки и укладка плитки

Когда теплый пол смонтирован, можно приступать к обустройству стяжки. Сделать раствор можно по такому рецепту:

  • Одна часть цемента;
  • Четыре части песка;
  • Пять частей щебня;
  • 0,6 части воды;
  • Для придания смеси эластичности нужно добавить 1% пластификатора от массы цемента.

Толщина стяжки должна составлять от 30 до 50 мм. Если используются маты, стяжка не нужна, поскольку они укладываются в плиточный клей.

Когда нанесенный раствор застынет (на это потребуется два-три дня), можно своими руками класть плитку. Если у вас нет опыта, то воспользуйтесь помощью специалистов. Технология практически не отличается от обычной. Но лучше приобрести клей, предназначенный именно для системы «теплый пол». На видео раскрывается ответ на вопрос о том, как класть плитку по теплым полам на стыке разных комнат:

Включать теплые полы следует только после полного высыхания стяжки, которое занимает 21 день.

Как видно, под кафель теплый электрический пол можно установить и своими руками. Чтобы сделать это правильно, требуется соблюдать рекомендации профессионалов и условия выполнения работ, а также выбирать только качественные материалы проверенных производителей. Ждем ваши комментарии и мнения установка скрытого люка под плитку

Пленочный теплый пол - описание как выбрать и установить .

Теплый пол под плитку своими руками

Плиточные полы чаще всего укладывают в помещениях с повышенной влажностью: в кухне, в санузле, а также в прихожей. Половая плитка имеет хорошие декоративные качества, ее легко мыть, она не боится влажности. При этом плиточная поверхность холодная наощупь, и создает дискомфорт при хождении по ней без обуви. Решение этой проблемы – теплый пол под плитку. Его можно выполнить своими руками, без капитальных переделок пола и больших финансовых затрат.

Теплый пол под плитку своими руками

Материалы для теплого пола под плитку

Выполнить теплые полы можно несколькими способами, но наиболее простой и эффективный из них – теплый пол под плитку с использованием греющих матов. Греющие маты выполнены с использованием двужильного кабеля в экранирующей оболочке, уложенного «змейкой» на самоклеящуюся сетку. Маты выпускаются различной длины, от их длины зависит мощность и теплоотдача. Резать греющий кабель нельзя, поэтому перед покупкой нужно нарисовать план раскладки и рассчитать длину мата. Ширина мата – 0,5 метра, теплоотдача – от 90 Вт на квадратный метр.

Материалы для теплого пола под плитку

Кроме греющего мата расчетной длины для выполнения теплого пола понадобятся:

  • Терморегулятор. Выбор терморегулятора зависит от типа помещения и режима его использования. Например, для ванной комнаты удобнее термостат с ручным управлением – ого можно быстро включить на максимальный нагрев и согреть и обсушить пол.
  • Плитка и плиточный клей. Можно использовать как кафельную, так и керамогранитную плитку. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
  • Дрель с коронкой для установки термостата, болгарка с кругом по бетону, строительный инструмент.
  • Мультиметр для измерения сопротивления кабеля.

Технология выполнения теплого пола под плитку своими руками

  1. Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону. При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
  2. Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
  3. Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
  4. Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.
  1. Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.
  2. При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
  3. Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
  4. После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.

Монтаж обогревающего мата

  1. Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
  2. Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.
  3. Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
  4. Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.

Проверяем работоспособность электрики

  1. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
  2. Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
  3. К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
  4. Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.

Подключение проводов к терморегулятору

  1. Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.
  2. Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.
  3. Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.
  4. Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.

Тестируем работоспособность и приступаем к укладке плитки

До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.

Видео #8212; монтаж теплого пола под плитку

Читайте также:

Укладка теплого пола под плитку

Для утепления плитки можно использовать разнообразные системы. Давайте рассмотрим каждую из них и решим, что больше всего вам подойдет.

Водяной теплый пол под плитку

На выровненную и очищенную поверхность укладываются 2 слоя теплоизоляции. После этого устанавливаются трубы. Затем монтируется насос и система подключается к водопроводу. После этого нужно сделать бетонную стяжку. на которую можно будет укладывать плитку. Подробнее о монтаже узнайте в нашей статье .

Система устанавливается достаточно легко, но имеет существенные недостатки:

Насос занимает достаточно много места

При подключении к водопроводу в общем стояке снизится давление

В случае протечки вам придется полностью демонтировать всю плитку и бетонную стяжку

Из-за этих недостатков более популярным для квартир являются электрические теплые полы.

Электрический теплый пол под плитку

Электрический пол под плитку может быть выполнен с помощью нагревательных секций или с помощью нагревательных матов.

Монтаж нагревательных секций под плитку

При использовании нагревательных секций нужно учитывать, что придется поднимать пол приблизительно на 7см. Схема монтажа похожа на укладку водяного пола под плитку.

Поверхность основания тщательно очищается и выравнивается. Выравнивающая стяжка должна быть толщиной 3-5 см.

После высыхания стяжки укладывают нагревательные секции.

После установки системы нужно ее включить и проверить.

После выключения, секции должны остыть. Далее выполняется бетонная стяжка. После высыхания стяжки можно приступать к укладке плитки.

Важно! Запрещено включать систему до полного высыхания стяжки! Иначе секции перегорят и придется все демонтировать!

Видео: монтаж нагревательных секций под плитку

На данном видео вы увидите все детали процесса установки нагревательных секций

Укладка нагревательных матов под плитку

Основное преимущество данного вида теплых полов – быстрая установка. Нагревательные маты укладываются прямо под плиточный клей, что существенно экономит время и уменьшает толщину пола, так как нет необходимости в бетонной стяжке.

Важно! Нагревательные маты можно использовать только на открытом пространстве. В местах, где будет стоять мебель, маты не укладываются!

Видео об укладке нагревательных матов под плитку

В данном видео подробно показываются все этапы установки нагревательных матов под плитку

Пленочный теплый пол под плитку

Для укладки пленочного теплого пола под плитку нужно выполнить следующие этапы работ.

Тщательно очистите основание, при необходимости выровняйте.

Выполните разметку помещения (определитесь, где будет находиться терморегулятор и термопленка).

Далее можно приступать к укладке теплоизолирующих материалов.

Нарежьте термопленку максимально длинными полосами и разложите ее по основанию.

Важно! Полосы должны идти встык, но не накладываться друг на друга!

Изолируйте все медные полосы на линиях среза!

После этого подключите все провода к терморегулятору по схеме производителя.

Выполните проверку системы.

Сверху на пленочный теплый пол укладывается полиэтиленовая пленка, затем плиты гипсокартона.

Теперь можно приступать к укладке плитки.

Видео: укладка пленочного теплого пола под плитку

На данном видео вы сможете посмотреть, как легко и быстро выполняется укладка пленочного теплого пола

Технология установки всех видов теплого пола под последующую укладку плитки

Существует несколько способов устройства подогрева полов, выполненных из керамической плитки. Чтобы понять, какой теплый пол под плитку лучше выбрать, надо ответить на несколько вопросов. Будет ли данная система основным или дополнительным источником отопления Планируется ли выполнение бетонной стяжки Какова ее максимально возможная толщина с учетом высоты потолков в помещении Центрально или автономно отапливается объект недвижимости Отвечая на каждый вопрос, Вы будете сужать возможный круг вариантов устройства теплых полов. Тем самым определится наиболее оптимальный способ.

Содержание

Под керамическую плитку, обычно используемую в качестве напольного покрытия в санузлах и кухнях, можно уложить как нагревательный мат, так и нагревательную секцию. Для керамической плитки свойственна высокая теплоотдача. Поэтому неудивительно, что системы теплых полов, выполненные на основе резистивного кабеля и уложенные под данное напольное покрытие, обладают практически стопроцентным КПД.

Так чему же отдать предпочтение – нагревательной секции или нагревательному мату Давайте разберемся.

Одним из самых важных требований для выбора данной системы электрического теплого пола является возможность подъема пола в помещении на 7-сантиметровую и более высоту. Ведь монтаж нагревательного элемента проводится в бетонную стяжку, толщина которой должна быть не менее 3-х см, но и не более 5-ти см. Уже поверх стяжки наносится плиточный клей и проводится укладка плитки.

К плюсам данного способа можно отнести экономичность системы и ее способность аккумулировать тепло. К минусам – временные затраты, необходимые для просушки бетонной стяжки

Эксплуатация теплого пола начинается не ранее 30 дней с момента его укладки.

Укладка теплого пола под плитку данным способом больше всего подходит тем, кто уже завершает ремонтные работы и не имеет ни желания, ни возможностей возиться с заливкой цементно-песчаной стяжки. Нагревательный мат монтируется прямо под плиточный клей, что значительно сокращает время монтажа.

Устанавливать мебель над данной системой обогрева не рекомендуется, так как это может привести к ухудшению работы подогревающей системы и ее повреждению

К плюсам данного способа подогрева пола из керамической плитки можно отнести помимо легкости монтажа возможность экономии пространства, а также быстрое прогревание напольного покрытия во время эксплуатации. Кстати, ощутить прелесть теплого пола можно уже через несколько часов после укладки, в течение которых высыхает клей. Минусом является тот факт, что монтаж системы при помощи нагревательных матов проводится лишь на открытых пространствах.

При укладке инфракрасного теплого пола под последующую укладку плитки потребуется дополнительный материал, в качестве которого производители советуют применять стекломагнезит или гипсокартон. Перед началом монтажных работ определяются с размером площади ремонтируемой поверхности.

Помните, что для эффективного подогрева пола достаточно охватить 80% его поверхности.

Порядок проведения работ следующий:

  • Проведите зачистку поверхности и приступите к настилу слоя теплоизолирующего материала: Полифома или Инфрафлекса.
  • Далее настелите термопленку, нарезав ее максимально длинными полотнищами. Это позволит сократить до минимума количество точек подключения соединительных проводов.
  • На линии отреза пленки не забудьте изолировать выходы медной полосы.
  • Для предотвращения возможного сдвига уложенной термопленки проведите фиксацию ее краев к поверхности теплоизолятора с помощью обыкновенного малярного скотча. Следите за тем, чтобы не было нахлестов полос термопленки друг на друга.
  • Далее подключите терморегулятор, монтаж которого проведите в удобном для подхода месте недалеко от имеющейся электропроводки.
  • Подключите соединительные провода и выведите их к терморегулятору, проведя подсоединение согласно схеме, прикладываемой производителем к системе теплого пола.
  • Проведите подключение термодатчика, который должен располагаться непосредственно под плиткой.
  • Все места подключений и соединений проводов тщательно изолируйте. Профессионалы советуют использовать для этого термосиликоновый пистолет.
  • Подключение терморегулятора к электросети доверьте профессиональному электрику.
  • Проверьте работоспособность смонтированной системы, проведя пробное подключение.
  • Проведите укладку полиэтиленового слоя поверх термопленки.
  • Далее настелите листы гипсокартона или стекломагнезита, поверх которых уложите плитку.

Вот как это все проводится самостоятельно и в домашних условиях:

Запрещается использование в качестве теплоизолятора алюминиевой фольги и материалов, при изготовлении которых она применяется как основа. Также запрещается при укладке керамической плитки настилать металлическую монтажную сетку.

Водяной подогрев пола работает по следующему принципу: между полом и керамической плиткой монтируется система петель трубопровода, по которым циркулирует горячая вода. Особенно целесообразно задуматься о устройстве такой системы владельцам больших загородных домов, площадь которых составляет около 100 квадратных метров. Для квартир этот вариант теплого пола не подходит, потому что способствует возрастанию гидравлического сопротивления в системе центрального отопления. К тому же проходящая горячая вода через теплый пол возвращается в систему уже охлажденной, что, конечно же, вызовет жалобы соседей.

Монтаж водяного теплого пола, как и кабельного, требует заливки бетонной стяжки. Это значит, что в помещении придется значительно приподнимать уровень поверхности пола. При монтаже выполняются следующие шаги:

  • Подготавливается поверхность основного пола, при этом удаляются старые покрытия. Убирается грязь и мусор, а также с помощью пылесоса удаляется вся пыль.
  • Выполняется выравнивающая стяжка пола.
  • На высохший бетонный слой укладывается теплоизоляция, в роли которой чаще всего выступает пенополистирол.
  • Поверх теплоизоляции проводится монтаж трубопровода по выбранной схеме и подключение его к смесительному узлу #8212; коллектору.
  • Конструкция заливается бетоном и выравнивается по выставленным заранее маякам.
  • После высыхания бетона укладывается плитка.

К плюсам водяного теплого пола относят равномерное прогревание воздуха в помещении во всех направлениях. Эту систему можно использовать в качестве основного источника отопления, который намного эффективнее эксплуатации радиаторов. К минусам данного способа подогрева пола можно отнести сложность монтажа, ограниченность использования и снижение высоты помещения.

Рассмотренные выше варианты помогут определиться с выбором системы подогрева пола, выложенного плиткой. Помните, что самостоятельная установка теплого пола под плитку возможна, однако без опыта выполнения строительных работ и первичных знаний электротехники провести работы грамотно и на должном уровне все-таки сложно. Поэтому желательно обращаться к специалистам, профессионально занимающимся монтажом различных видов теплых полов.

Почитайте статьи на похожие темы

Источники: http://stroy-shkola.ru/pol/teplyiy-pol-pod-plitku-svoimi-rukami.html, http://samoremont.com/pol/podgotovit/teplyj-pol/98-ukladka-teplogo-pola-pod-plitku, http://pol-master.com/tepliy-pol/teplyj-pol-pod-plitku плитка декоративная под кирпич для внутренней отделки

html

Комментариев пока нет!

Какой выбрать и как установить теплый пол под кафельную .

Монтаж полов с подогревом возможен в помещениях с высокими потолками. Чаще всего их монтируют в ванной, но теплый пол под плитку можно установить по всей площади квартиры.

Есть несколько способов подогрева, которые нужно выбирать индивидуально, в зависимости от высоты потолков, состояния проводки и напора воды в квартире или загородном доме. Наибольшей популярностью пользуются нагревательные маты, которые просты в установке.

Разновидности теплого пола

Перед началом выбора системы подогрева пола, нужно учесть, что они имеют ограничения. Несмотря на то, что системы подогрева способны полностью заменить отопление в квартире, этого нельзя сделать по нормам Российского законодательства.

Эти ограничения вызваны рядом причин:

  1. В квартирах разрешено использовать только электрический теплый пол, а массовое использование в доме подобных систем приводит к повышению нагрузки на электрическую сеть.
  2. Массовый или частичный переход на электрическое отопление приводит к разбалансировке системы подачи тепла в доме.

Так как пол не будет использоваться в качестве основного источника тепла в квартире, можно сэкономить на его монтаже. Экономия заключается в прокладке обогревающего кабеля или пленки только в тех местах, которые свободны от мебели.

Так уменьшится расход тепловой энергии, что сделает его экономнее в долгосрочной перспективе, а также единовременно, при закупке строительных материалов и монтаже

В частном доме возможности применения этой технологии намного шире. В зависимости от имеющихся источников энергии можно выбрать приемлемый вариант между водяным и электрическим видом подогрева. Если дом снабжен автономными источниками электроэнергии, такими как ветряные генераторы или солнечные батареи, несомненно, стоит сделать выбор в пользу электрических, т.е. кабельных или инфракрасных, систем нагрева.

Если электричество поставляется по линиям электропередачи, то использование электрического варианта отопления частного дома будет очень дорого стоить. В том случае лучше сделать выбор в пользу водяного теплого пола. Он прослужит около 35 лет, после чего потребует замены.

Базовые правила монтажа полов с подогревом

Несмотря на разный принцип подогрева есть несколько базовых принципов монтажа всех видов теплых полов под напольную плитки. Первым общим правилом является снятие старой стяжки после непосредственного демонтажа покрытия. Это позволить выиграть несколько сантиметров высоты помещения, что особенно актуально в квартирах с низкими потолками или если подогрев монтируется только в одной комнате.

Вторым базовым правилом является выравнивание поверхности. Любая впадина или выпуклость со временем выведет и строя теплый пол. Весь мусор должен быть удален, а щели и ямы замазаны. Только после этого можно приступать к гидроизоляции

Для гидроизоляции можно использовать специальные составы, такие как жидкое стекло или битум. Особое внимание нужно уделять ванным комнатам. При попадании влаги сквозь стяжку это приведет к постепенному разрушению бетона. Это актуально и для частных домов, и для квартир.

После гидроизоляции нужно сделать термоизоляцию. Ее толщина определяется индивидуально, в зависимости от высоты потолков и уровнем перепада плов между комнатами. Чем тоньше слой утеплителя, тем больше будут тепловые потери.

Это неизбежно увеличит расходы потребления энергии для нагрева пола. В случае установки полов с электрическим типом подогрева отсутствие теплоизоляции вызовет преждевременную выработку ресурсов оборудования

Еще одним правилом является необходимость армировать пол под плиткой. Для этого используются готовые армированные сетки с толщиной проволоки не более 6 мм.

Это необходимо для укрепления стяжки и предотвращения ее растрескивания. Фрагменты армированной сетки связываются вместе вязальной проволокой

Смеси с гипсовой основой не могут использоваться для заливки стяжки пола под плитку. Они слишком хрупки и не подходят для давления. Помимо хрупкости они не обладают нужными для сцепления с плиточным клеем свойствами.

Нужно использовать выравнивающие смеси типа наливного пола. Они дают наилучший эффект, так как поверхность получается ровной и пригодной для укладки кафеля с минимальным расходом клеевого раствора.

Правила укладки кабельного теплого пола

Перед установкой нового оборудования, которое создаст нагрузку на проводку в квартире или доме, нужно удостовериться в том, что проводка выдержит ее. Для начала нужно сделать разметку, где будут пролегать электрические маты.

При планировке в квартире нужно исключить прокладку в местах нахождения стационарно установленной крупной мебели без ножек, сантехнических приборов и бытовой техники. Это обусловлено тем, что электричество создает магнитное поле, которое будет создавать помехи бытовым приборам.

Нельзя проводить укладку теплого пола под плитку там, где установлен санузел, ванная и душевая кабина. В этих местах высок риск попадания влаги и короткого замыкания

При планировке также нельзя прокладывать электрический подогрев в местах расположения водопроводных и газовых труб.

Определение мощности, сечения кабеля и проводки в доме

Минимальное расстояние от каждой стены должно быть не менее 10 см. Также нужно исключить участки где установлена мебель. Площадь для установки матов вычисляется путем вычитания из общей площади суммы квадратных метров, где не будет произведен монтаж.

Полученное число нужно умножить на 140 Вт, если пол не будет использоваться в качестве основного источника подачи тепла. Если планируется использовать для отопления только пол, тогда умножить необходимо на 180 Вт. На основе полученных данных можно приобретать кабель или электрические маты для подогрева напольного покрытия.

Что касается проводки, то необходимо высчитать суммарную мощность приборов, которые используются в квартире. Эту информацию можно найти инструкции к технике, а еще ее дублируют на корпусе приборов.

Полученную суммарную мощность нужно скорректировать, умножив на коэффициент 0,8. Это поправка на то, что все приборы не будут работать в квартире одновременно. На основе полученных данных по этой таблице можно определить нужное сечение медного кабеля

Алюминий не подходит для проводки дома, где планируется установка нагревательной системы напольного покрытия. Это вызвано тем, что медь имеет лучшую теплопроводность. По таблице также нужно определить силу тока и поставить автоматы на счетчик электроэнергии.

Если проводка в квартире не соответствует необходимым характеристикам, она должна быть заменена перед монтажом нагревательного кабеля или матов. Если этого не сделать, то в квартире периодически будет отключаться электричество, а затем начнут плавиться розетки. В конечном счете, это приведет к короткому замыканию и пожару. Это опасно и не стоит экономить на безопасности, особенно если дом или квартира выполнены из горючих материалов.

Установка матов и монтаж системы управления

Процесс установки электрических матов проще и быстрее чем монтаж кабеля. Их достаточно разместить на площади подогрева, которая была определена при составлении схемы.

Кабель придется укладывать на монтажную ленту, которая представляет собой металлические крепежи, фиксирующиеся в стяжку пола. При укладке кабеля необходимо делать витки одинаковой ширины

Это обеспечит равномерный уровень нагрева напольной поверхности. Во время монтажа не рекомендуется делать разрывы кабеля.

После прокладки кабеля нужно установить терморегулятор. Он выполняет важную функцию – поддержание заданной температуры напольного покрытия. Это позволяет снижать расход электроэнергии, так как периодически нагрев будет отключаться, когда достигнута заданная температура. Если датчик температуры зафиксирует понижение заданного пользователем режима, то нагрев автоматически включится.

Для монтажа блока управления в стене нужно просверлить отверстие необходимого диаметра. Вблизи от места монтажа блока должен быть источник электроэнергии. Это может быть розетка

Отверстие должно располагаться выше 30 см от поверхности пола. Вниз от отверстия продалбливается вертикальный канал, куда будет установлена гофра для температурного датчика. Противоположный конец гофры должен располагаться между витками греющего кабеля на равном удалении. Если не соблюсти это правило, то показания датчика будут завышенными.

При подключении греющего кабеля к блоку управления нужно соблюдать инструкцию от производителя оборудования. Перед подключением нужно проверить сопротивление проводов специальным прибором.

Правила укладки инфракрасного теплого пола

Инфракрасный теплый пол монтируется также просто как электрические маты. Но между ними есть разница. При подключении пленочного нагревателя применяется не последовательное, а параллельное подключение. С конструктивной точки зрения это более надежный способ, так как при выходе из строя отдельно модуля, остальные продолжат функционировать.

Такой пол обладает преимуществом, так как позволяет уменьшить расход электроэнергии, за счет его сниженного потребления по сравнению с электрическими матами. Пленка продается рулонами и покупается в количестве, необходимом для площади отопления. Пленку можно разрезать, но только в тех местах, где это разрешено фирмой – производителем

Пленку нужно укладывать с небольшим нахлестом, строго следуя разметке. Между собой модули скрепляются молярным скотчем. Это временный способ крепления, так как после заливки наливным полом необходимость в креплении отпадет.

Руководство по укладке электрического теплого пола

Качество покрытия зависит от состояния основания, на которое его предстоит укладывать. Работу стоит начать с демонтажа старого покрытия. Должно быть демонтировано все, включая старую стяжку.

Для работы потребуется отбойник. Также необходимо заранее продумать как транспортировать и куда вывозить старый бетон. Свалка строительных отходов в баки для мусора запрещена

После снятия старого покрытия необходимо убрать весь мелкий сор и пыль. После этого нужно осмотреть площадь пола и при наличии трещин их необходимо заделать. Когда поверхность пола будет подготовлена, можно приступить к гидроизоляции и утеплению.

Монтаж утеплителя под электрический пол

На подготовленное основание нужно укладывать утеплитель. Предпочтительнее использовать пробковые листы. Они обладают достаточной плотностью и не проседают под тяжестью стяжки, как это случается с пенополистиролом. Использование утеплителя низкой плотности приведет к необходимости демонтажа готового пола из-за амортизации материала.

Дешевый пенополистирол заставляет трескаться стяжку под кафелем. Это неизбежно приводит к отслоению и порче кафельной плитки. Сначала появляются небольшие трещины, а потом кафель отслаивается

Крепление утеплителя к поверхности происходит путем наклеивания на битумную мастику. За счет использования этого материала достигается не только фиксация пробковых листов, но и гидроизоляция.  От качества наклеивания также зависит срок эксплуатации теплых полов. Выждав 5-6 часов можно переходить к заливке стяжки. Толщина стяжки должна быть не менее 3 см.

При использовании наливного пола нет необходимости выравнивания правилом, как это происходит с самостоятельно замешанными цементными растворами. После работы нужно оставить поверхность до полного высыхания, приблизительно на 3-4 дня.

Укладка нагревательных матов

После затвердевания наливного раствора можно приступать к установке теплого пола под плитку. Для начала необходимо мелом очертить места, в которых не будут устанавливаться маты. Это поможет ориентироваться и не сделать перерасхода материала.

После монтажа матов нужно приступить к установке блока управления и температурного датчика. Подключать блок управления нужно в строгом соответствии со схемой и цветовой разметкой проводов, которые предусмотрены фирмой – производителем.

Вниз от блока управления прокладывается специальная гофра, где будет ставиться температурный датчик. Конец гофры, который расположиться между нагревательными матами, должен быть плотно закупорен.

Если этого не будет сделано, то при заливке раствор проникнет внутрь, затвердеет и приведет в негодность датчик. Помимо этого застывшая в гофре смесь затруднит замену датчика

Когда монтаж электроники закончен, нужно включить систему и проверить ее работоспособность. Если никаких дефектов в работе нагревательной системы нет, можно приступать к заливке последнего слоя стяжки. Необходимый уровень заливки нужно отметить на стене, чтобы было проще ориентироваться.

Минимальная толщина стяжки составляет 4 см. Во время заливки наливного пола нужно следить за равномерностью распределения жидкости. Для перемещения излишков раствора можно использовать валик. После заливки нужно подождать несколько дней до полного высыхания. В это время нужно контролировать температуру воздуха в квартире. Если воздух будет сухим и горячим, то есть риск растрескивания стяжки. К кладке кафеля можно приступать только после полного высыхания наливного пола.

Чем резать плитку для пола

Для работы с напольным кафелем превосходно подходит ручной плиткорез. Для работы с ним нужно подготовить плитку заранее. Кафель предварительно замачивается, если это указано производителем. Если таких рекомендаций нет, то достаточно протереть кафель влажной тряпкой. Это необходимо для очистки поверхности, по которой будет двигаться режущий элемент инструмента.

Заранее резать плитку не нужно. Это делается по мере необходимости, так как если стороны стен имеют небольшое расхождение, то плитку придется резать заново

Это делается по мере необходимости, в местах, где кладка приближается к стене или углу. Если из пола выходят трубы водопровода или отопления, тогда возникнет необходимость сделать фигурные отверстия в кафеле. Для этого используется ручной резак. Выполненные с его помощью отверстия могут иметь зазубренные края. Для устранения эстетического дефекта необходимо обработать края наждачной бумагой.

Как класть плитку на пол с подогревом

Начинать работу по облицовке пола кафелем необходимо с разметки, которая во многом определяется типом кладки. Самыми распространенными вариантами укладки кафеля являются диагональный и прямой. Какой способ выбрать, зависит от дизайна интерьера и геометрических особенностей помещения.

После разметки нужно развести небольшое количество клея в емкости с водой. Клеевая смесь обязательно должна быть термостойкой. Клей наносится на подготовленное основание зубчатым шпателем. Под плиткой не должно оставаться пустот, так как эти места будут уязвимы для точечного давления, которое приведет кафель в негодность

Сверху на клеевой раствор кладется и выравнивается плитка. Периодически необходимо проверять, нет ли наклона. Это делается при помощи строительного уровня. Уровень не должен быть длиннее 60 см, так как при большей длине погрешность показаний увеличивается.Чтобы соблюдать равное расстояние между плитками нужно использовать пластиковые крестики.

Их стандартный размер составляет 2 мм. Если плитка крупная, можно использовать больший размер. Крестики, регулирующие высоту убираются, а те что граничат с четырьмя плитками не демонтируются после кладки, а скрываются при затирке швов. Для затирки применяются специальные составы, окрашенные в тон облицованной поверхности. Работы по затирке можно делать только после затвердевания клеевого раствора.

Лакировка готового кафельного пола

Для сохранения кафельной плитки в первозданном виде, нужно позаботиться о лакировании. Это несложная процедура предотвратит необходимость замены кафельного покрытия. Особенно лакирование актуально для матовой плитки, которую часто используют для пола в ванной, так как она не скользит.

Лак нужно наносить при помощи лоскута ткани, который не оставляет обрывков ниток. При нанесении нужно избегать появления пузырей и полос. Начинать нужно с самого отдаленного от входа угла комнаты

Когда первый слой лака нанесен, необходимо открыть окно в режиме проветривания, а также закрыть дверь в помещение. После полного высыхания, которое происходит спустя 6-8 часов (зависит от состава лака), необходимо повторить процедуру повторно.

Выводы и полезное видео по теме

Как монтировать блок управления:

Как класть пол с подогревом в помещениях с небольшими теплопотерями:

Что случится, если не зафиксировать утеплитель:

На что обратить внимание при проектировании дома:

Правильная укладка систем теплых полов под укладку напольной керамики значительно продлит срок его эксплуатации. Чаще всего из строя выходит электроника, которую легко заменить и продолжить использование теплых полов. Нужно тщательно выбирать фирму-производителя систем отопления. В случае поломки блока управления, новый будет сложно достать, если производитель перестанет выпускать системы отопления. Температурные датчики легче подобрать, так как они взаимозаменяемы во многих моделях плитки с эффектом 3д

Related articles

Герметик для швов плитки - zonavannoi.ru Герметик для плитки и швовМатериалы для затирки и особенности . очистка плитки и швов . Как удалить герметик, .,Только у нас Вы сможете приобрести Акриловый герметик ВГТ ДЛЯ СРУБОВ для швов и стыков 600мл .,Выбор затирки для швов плитки в ванной. Что нужно знать о затирке, места для применения .

Керамогранит Opoczno Руфіно ГРЕС БЕЖ Плитка.kiev.ua Плитка грес бежПідлогова плитка: КЕРАМИН: ГРЕС МОНОКОЛОР 1 серый калибр. . ГРЕС АТЛАНТИК 3 беж калибр .,Плитка Kerama Marazzi Креп беж купить в Солнечногорске. Описание товара, условия оплаты и доставки.,Плитка грес керамин. Продажа, поиск, поставщики и магазины, цены в Минске

Цвет Листопад Колор-Микс — Тротуарная плитка Старый Город Плитка листопад фотоТротуарная плитка от компании Выбор. Продажа по доступным ценам. . Листопад .,Тротуарная плитка. Современная тротуарная плитка производится из бетонно-песчаной смеси.,Предлагаем Вам купить Тротуарная плитка (брусчатка) Классико 1КО.6 М Листопад Осень верхний .

Источники статьи

<< Go back to the previous page
